1、工作原理

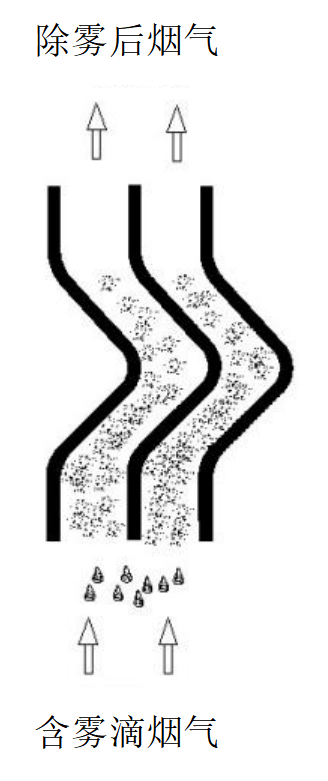

　　平板式除霧器是利用水膜分離的原理實現氣水分離。當帶有液滴的煙氣進入人字形板片構成的狹隘、曲折的通道時，由于流線偏折產生離心力，將液滴分離出來，液滴撞擊板片，部分黏附在板片璧面上形成水膜，緩慢下流，匯集成較大液滴落下，從而實現氣水分離，其工作原理如下圖所示。

　　2、布置方向

　?、俅怪绷鞒F器：除霧器組件水平放置，煙氣垂直向上流過除霧器。(適用于吸收塔)

　?、谒搅鞒F器：除霧器組件垂直放置，煙氣流沿水平方向通過除霧器。(適用于水平煙道)

　　3、布置結構

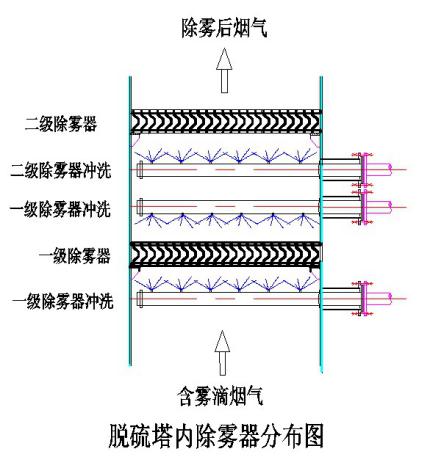

　　①平板式除霧器系統由兩層平行除霧器葉片及三層沖洗水管組成。第一層除霧器除去粗顆粒霧滴，第二層除霧器去除細顆粒霧滴。

　?、跊_洗系統由沖洗管道、沖洗噴嘴、沖洗水泵、沖洗水自動開關閥、壓力儀表、沖洗水流量計以及程控器等組成(具體購貨時進行選購)。

　　除霧器沖洗系統的作用是定期沖洗掉除霧器板片上捕集的液體固體沉積物，保持板片清潔、濕潤，防止葉片結垢和堵塞通道。

　　沖洗管布置形式為第一級除霧器上下側和二級除霧器下側。沖洗水噴淋重疊率達到200%，確保除霧器低阻運行。

　　組件之間配有卡夾和螺栓連接，簡易安裝。

　　4、技術參數：

　　出口霧滴含量≤75mg/Nm³

　　阻力損失≤100Pa

　　煙氣流速：2.5-5.0m/s(空塔流速)

      5、材質選擇：

　?、僭鰪娋郾?FRPP)

　?、诓讳P鋼

　?、燮渌馁|

      6、適用范圍：

　　本產品適用于脫硫工藝吸收塔、洗滌塔、水洗塔等使用。

平板式除霧器-不銹鋼材質

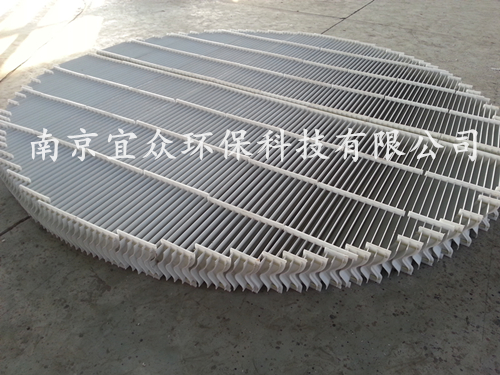

平板式除霧器-FRPP
